UHPC構件標準：UHPC廠家必須掌握的材料性能

在建筑工程領域，超高性能混凝土（UHPC）憑借其卓越的力學性能和耐久性，逐漸成為高端建筑和基礎設施項目的首選材料。對于工程人而言，深入理解并掌握UHPC構件的材料性能標準，是確保項目質量、安全和耐久性的關鍵。本文將從UHPC的核心性能指標、材料組成、制備工藝及檢測認證等方面，系統闡述工程人必須掌握的UHPC構件材料性能標準。

一、UHPC構件的核心性能指標

1. 力學性能

UHPC的力學性能是其最顯著的特征之一，主要包括抗壓強度、抗拉強度和抗彎強度。根據《超高性能混凝土》GB/T 31387—2025標準，合格UHPC的抗壓強度需≥120MPa，部分優質產品可達200MPa以上，遠超普通混凝土（30-50MPa）。抗拉強度方面，UHPC需≥3.5MPa，部分產品通過鋼纖維增強可提升至13MPa，有效抵抗地震、沖擊等動態荷載?？箯潖姸葎t通?？蛇_20MPa以上，是普通混凝土的4倍以上，可制成3cm厚懸挑板承重2噸。

2. 耐久性

UHPC的耐久性同樣卓越，主要體現在抗滲性、抗凍融性和抗腐蝕性等方面。其孔隙率≤3%，氯離子擴散系數<1.2×10?12 m2/s，抗滲等級≥P12，可抵御鹽霧、凍融循環（≥300次）等惡劣環境。例如，在海洋工程中，UHPC構件經5年實地驗證未出現開裂或腐蝕，使用壽命遠超傳統材料。

3. 韌性

UHPC通過摻入微細纖維（如鋼纖維、耐堿玻璃纖維），顯著提高了材料的韌性。其極限抗拉應變最高可達8.4%，遠高于普通混凝土，能夠在受到沖擊或振動時承受較大的變形而不破壞，有效控制裂縫的產生和擴展。

二、UHPC的材料組成

UHPC構件的性能優勢源于其獨特的材料組成和制備工藝。其基本配制原理是通過提高組分細度與活性，剔除粗骨料，減少內部缺陷（孔隙與微裂縫），以獲得超高強度與高耐久性。主要組成材料包括：

• 膠凝材料：選用低堿水泥，避免堿骨料反應（AAR）導致膨脹開裂。

• 纖維：采用耐堿玻璃纖維或不銹鋼纖維，摻量1.5%-3%，確?？沽研?。部分高性能產品鋼纖維摻量可達5%以上。

• 骨料：使用高純度石英砂（粒徑≤4.75mm），減少雜質干擾，提升材料密實度。

• 外加劑：采用聚羧酸高性能減水劑，減水率≥30%，實現超低水膠比（0.14-0.25）。

• 水：嚴格控制水質，避免有害物質影響材料性能。

三、UHPC構件的制備工藝

UHPC的制備工藝對其性能具有決定性影響。工程人需掌握以下關鍵工藝環節：

1. 攪拌：采用變速強制攪拌工藝，通過“干拌→加2/3水→加剩余水→加纖維”的順序，確保纖維均勻分散，避免結團。攪拌時間需嚴格控制在8-10分鐘，以保證基材均勻性。

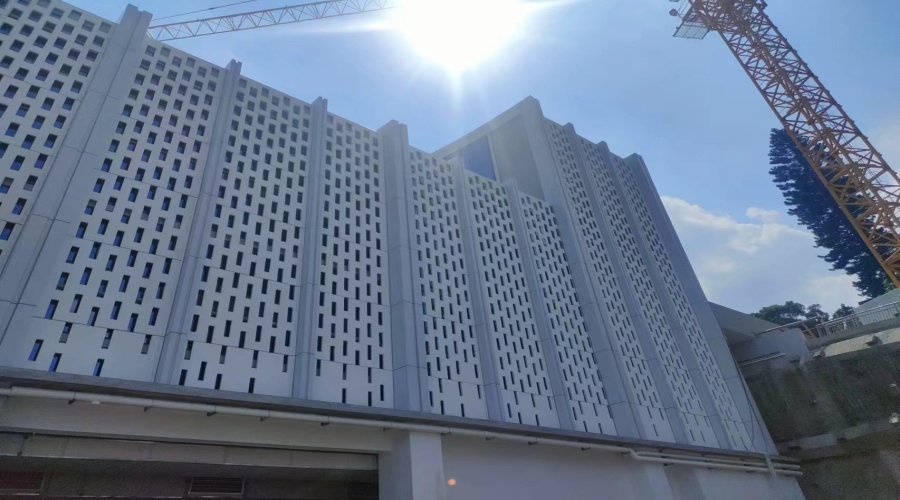

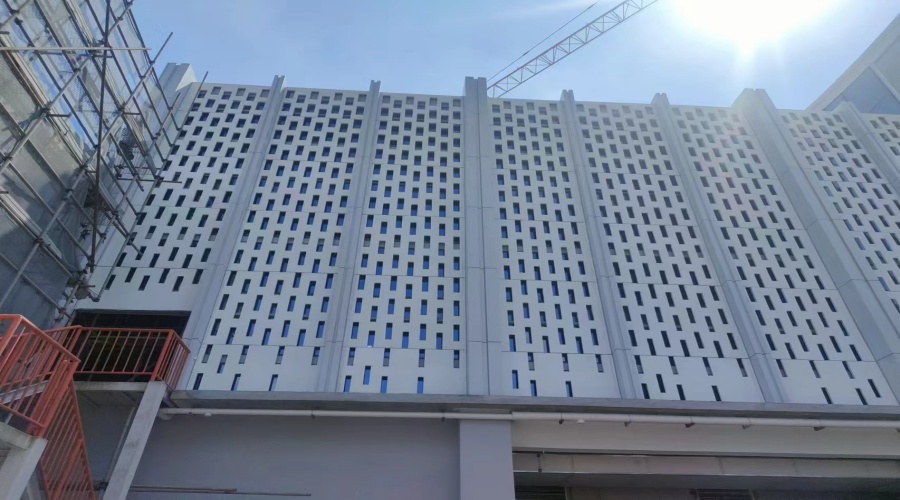

2. 成型：引入真空輔助技術，在模具內施加-0.09MPa真空度，配合高頻微幅振動臺（頻率200Hz、振幅0.3mm），使混凝土密實度達99.8%，氣泡率較傳統工藝降低90%。對于復雜構件，如雙曲面、鏤空率超70%的幕墻板，需采用3D打印數字模具技術，實現精度0.02mm的加工。

3. 養護：采用梯度升溫算法，以5℃/h的速率將溫度從20℃升至90℃，恒溫12小時后自然冷卻，使72小時強度達120MPa，較傳統養護縮短60%周期。對于超厚構件（厚度>2m），需采用微波輔助養護技術，通過2.45GHz微波定向加熱，解決溫度梯度問題，提前拆模時間。




四、UHPC的檢測認證

UHPC構件的質量需通過第三方檢測機構驗證，工程人需重點關注以下檢測認證內容：

1. 力學性能檢測：包括抗壓強度、抗拉強度、抗彎強度等核心指標，需符合GB/T 31387—2025標準要求。

2. 耐久性檢測：包括抗滲等級、抗凍融循環次數、氯離子擴散系數等，確保材料在惡劣環境下的長期穩定性。

3. 纖維分布均勻性檢測：通過掃描電鏡（SEM）觀察纖維是否結團，確保握裹力達標。

4. 檢測機構資質：確認檢測機構具備CMA、CNAS認證，避免虛假報告，保障檢測結果的權威性和準確性。

廣東飾紀上品UHPC構件生產廠家，是一家致力于建筑新型預制混凝土外墻體系研發、設計、生產、安裝的專業幕墻施工公司。我公司已具備成熟的產品研發系統、先進的生產技術設備，能為客戶提供從圖紙深化設計、造型產品生產到安裝施工一站式服務。設計中心的項目開展均由項目經理負責主持及跟進，實行項目制，意在對作品負責，對信賴我們的客戶負責。長年承接UHPC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀上品建材科技有限公司，轉載請注明出處！

更多關于GRG、GRC相關資訊，請咨詢：http://m.jcntr.cn/，24小時熱線電話：153-8295-4855！
